Kuinka asentaa rengasliitostiivisteet oikein 30 %:n epäonnistumisriskin välttämiseksi?

Väärä asennus aiheuttaa noin 30 % rengasliitoksen tiivistevaurioista korkeapaineputkijärjestelmissä – ja suurin osa näistä vioista johtuu vain muutamasta toistettavissa olevista, ehkäistävissä olevista virheistä. Öljy- ja kaasu-, petrokemian- ja sähköntuotantosovelluksissa epäonnistui rengasliitoksen tiiviste ei ole pelkkä haitta: se on turvallisuustapahtuma, suunnittelematon seisokki ja merkittävät ylläpitokustannukset.

Tämä opas antaa sinulle täydellisen, vaiheittaisen asennusprotokollan – sekä yleisimmät vikojen syyt, materiaalin valintaohjeet ja mittojen varmistusmenettelyt – niin, että jokainen koottava RTJ-laippaliitos saavuttaa nimelliskäyttöikänsä ensimmäisestä paineistuksesta lähtien.

Mikä tekee Rengasliitoksen tiivisteet Erilainen kuin muut tiivistetyypit

Toisin kuin pehmeäpintaiset tiivisteet, jotka tiivistyvät puristamalla yhteensopivaa materiaalia kahden tasaisen pinnan väliin, rengasliitoksen tiivistes tiivistää metalli-metalli-kontaktimekanismin kautta. Tiiviste — tarkkuustyöstetty umpimetallirengas — on sijoitettu koneistettuun uraan laipan pinnassa. Kun liitos pultataan kiinni, rengas deformoituu plastisesti istukkapinnoillaan, mukautuen uraprofiiliin ja muodostaen painevoimaisen tiivisteen, joka itse asiassa kiristyy sisäisen paineen alaisena.

Tämä mekanismi tarjoaa erinomaisen suorituskyvyn äärimmäisissä olosuhteissa: paineet jopa 20 000 psi ja lämpötilat kryogeenisestä 650 °C:seen . Mutta se tarkoittaa myös sitä, että asennuksen laatu – erityisesti urien kunto, tiivisteen kovuus ja pultin kuormitus – määrää suoraan, toimiiko tiiviste vai ei. Virheen sietokyky on paljon pienempi kuin kokoonpuristuvilla tiivistetyypeillä.

RTJ-tiivistetyypit: soikea vs. kahdeksankulmainen – mitä käyttää

Kaksi rengasprofiilia hallitsee kenttäsovelluksia, ja väärän valinta annetulle uralle on yksi välittömimmistä asennusvirheiden lähteistä.

Soikeat rengasliitoksen tiivisteet

Soikealla renkaalla on pyöreä poikkileikkaus, joka koskettaa uraa kahdessa kapeassa kaaressa. Koska kosketuspinta-ala on pieni, istukan jännityspitoisuus on korkea – mikä tarkoittaa, että se saavuttaa tehokkaan tiivistyksen suhteellisen pienemmillä pulttikuormilla. Soikeat renkaat ovat yhteensopivia sekä uusien että kuluneiden urien kanssa. Ne ovat suositeltu valinta, kun urien kuntoa ei voida taata täydellisesti, joten ne ovat vakiona kenttähuoltosovelluksissa.

Kahdeksankulmaiset rengasliitostiivisteet

Kahdeksankulmaisessa renkaassa on litteät kosketuspinnat, jotka kytkeytyvät uraan suuremmalla istuinalueella. Tämä tarjoaa tasaisemman kuorman jakautumisen ja paremman tiivistystehokkuuden korotetuissa paineissa, joten kahdeksankulmaiset renkaat ovat suositeltavia luokassa 900 ja sitä korkeammalla. Ne vaativat kuitenkin oikeaan kahdeksankulmaiseen profiiliin koneistetut ja hyvässä kunnossa olevat urat. Kahdeksankulmainen rengas kuluneessa tai soikeassa urassa ei tiivisty kunnolla ja edustaa yhtä yleisimmistä yhteensopimattomuusvirheistä RTJ-kokoonpanoissa.

Pääsääntö: soikeat renkaat sopivat sekä soikeisiin että kahdeksankulmaisiin uriin. Kahdeksankulmaiset renkaat sopivat vain kahdeksankulmaisiin uriin. Jos olet epävarma, käytä soikeaa.

Sormuksen tyyppi Nivelen tiiviste Materiaalin valinta – selvitä se ennen asennusta

Rengastyyppinen liitostiivistemateriaali valinta on merkittävin päätös, joka tehdään ennen asennuksen aloittamista. Perussääntö: tiivistemateriaalin tulee aina olla pehmeämpää kuin laippamateriaali. Jos tiiviste on kovempi kuin laippa, laipan ura vääntyy tiivisteen sijaan - mikä johtaa uran vaurioitumiseen, välittömään tiivistevaurioon ja kalliiseen laipan vaihtoon.

Pyydä aina kovuustodistus tiivisteen toimittajalta ja vertaa sitä laippamateriaalin testiraportissa ilmoitettuun laipan kovuuteen. Tiivisteen kovuus vähintään 30–40 BHN laipan alapuolella on hyväksytty ohje luotettavalle plastiselle muodonmuutokselle istumisen aikana.

RTJ-tiivisteen mittojen tarkistaminen ennen kokoamista

Merkittävä osa RTJ-nivelvaurioista johtuu tiivisteen ja uran välisestä mittaerosta. Liian suuri rengas ei istu kokonaan urassa; liian pieni istuu epäkeskisesti tai kiveen, mikä aiheuttaa epätasaisen jännityksen jakautumisen ja vuodon.

RTJ tiivisteen mitat on standardoitu ASME B16.20:n ja API 6A:n mukaan. Jokaisen tiivisteen kriittiset mitat ennen asennusta on tarkistettava:

• Sormuksen numero (R-, RX- tai BX-merkintä): Sen on vastattava tarkasti laippaan leimattua uramerkintää. R-tyypin renkaita käytetään vakiopaineluokissa; RX-renkaat ovat painesähköisiä muunnelmia samalle uralle; BX-renkaita käytetään yksinomaan API 6BX -korkeapainelaipoissa.
• Ulkohalkaisija (OD): Tarkista jarrusatulilla ±0,1 mm:n tarkkuudella soveltuvan rengasnumeron määritetystä mitasta.
• Korkeus/poikkileikkauksen halkaisija: Soikeissa renkaissa poikkileikkauksen halkaisija määrittää urakoskettimen geometrian. Tarkista kahdeksankulmaisten renkaiden osalta sekä koskettimien leveys että korkeus.
• Pinnan halkaisija: Jakovälin halkaisijan on vastattava uran halkaisijaa, jotta varmistetaan, että rengas lepää uran istukkapinnoilla – ei uran ala- tai yläreunoilla.

Älä luota pelkästään silmämääräiseen tarkastukseen. Mittaa jokainen tiiviste kalibroiduilla instrumenteilla ennen asennusta, erityisesti jos tiivisteitä on säilytetty pitkiä aikoja tai ne on hankittu toissijaisista syöttökanavista.

Vaiheittainen asennusmenettely 30 %:n epäonnistumisriskin estämiseksi

Tarkoituksenmukaisen asennusjärjestyksen noudattaminen eliminoi suurimman osan estettävissä olevista RTJ-vioista. Jokainen alla oleva vaihe käsittelee tiettyä vikatilaa, joka on tunnistettu kenttätapahtumien tutkinnassa.

Vaihe 1 – Tarkista ja puhdista laipan urat

Ennen kuin kosketat tiivistettä, tarkasta molemmat vastakkaiset laipan urat riittävässä valaistuksessa. Etsi: säteittäisiä naarmuja, jotka ylittävät istuimen pinnan (kaikki säteittäisesti kulkevat naarmut, jotka ovat syvempiä kuin 0,1 mm, ovat hylkäyskriteerit), korroosiota, uraan upotettua vanhaa tiivistemateriaalia ja mekaanisia vaurioita edellisestä kokoonpanosta.

Puhdista urat nukkaamattomalla liinalla ja sopivalla liuottimella. Älä käytä teräsharjoja istuinpinnoilla – teräsharjan jäljet ​​luovat säteittäisiä vuotoreittejä. Jos uravaurioita löytyy, mittaa syvyys ja pinnan viimeistely profilometrillä; urat Ra-arvojen yläpuolella 1,6 µm istuinpinnalla tulee arvioida uudelleen työstöä varten ennen uudelleen kokoamista.

Vaihe 2 – Tarkasta tiiviste

Tarkista renkaan nivelen tiivisteen istukkapinnat suurennuksella. Hylkää kaikki tiivisteet, joissa näkyy: istuinnauhan ylittäviä pintajälkiä, silmällä näkyviä epämuodostumia, istuinpintojen syöpymistä tai värimuutoksia tai merkkejä aiemmasta käytöstä. Rengasliitostiivisteet ovat kertakäyttöisiä osia . Älä koskaan asenna käytettyä RTJ-rengasta uudelleen, vaikka se näyttäisi vaurioitumattomalta – ensimmäisestä kokoonpanosta johtuva plastinen muodonmuutos tarkoittaa, että se ei voi luoda vaadittua jännitystä uudelleenasennuksen yhteydessä.

Vaihe 3 – Levitä voiteluainetta oikein

Levitä ohut, tasainen kerros sopivaa kierre- ja tiivistevoiteluainetta pultin kierteisiin, mutterin laakeripintoihin ja tiivisteen istukkapintoihin. Älä levitä voiteluainetta laippauran istukan pintaan – urassa oleva voiteluaine voi estää hydraulisesti tiivisteen kiinnittymisen kokonaan.

Käytä käyttölämpötilalle määritettyjä voiteluaineita. Tavalliset molybdeenidisulfidi(moly)yhdisteet ovat sopivia noin 400 °C:seen saakka. Käytä korkeamman lämpötilan huoltoon tai happijärjestelmiin näihin olosuhteisiin tarkoitettuja voiteluaineita – molyyhdisteet eivät ole yhteensopivia happikäytön kanssa.

Vaihe 4 – Aseta tiiviste ja kohdista laipat

Laske tiiviste varovasti alalaipan uraan. Renkaan tulee olla keskellä uraa koskematta uran pohjaan. Tarkista silmämääräisesti, että rengas koskettaa uran istukkapintoja eikä silta uraa pitkin. Aseta ylälaippa paikalleen – älä vedä sitä tiivisteen yli tai anna sen pudota renkaaseen. Virheellinen kohdistus tässä vaiheessa voi naarmuttaa sekä tiivistettä että uraa.

Vaihe 5 – Asenna pultit ja kiristä ensimmäinen tiukka momentti

Asenna kaikki pultit ensin käsin tiukalle vetääksesi laipat yhdensuuntaiseen linjaan. Käytä sitten tiukkaa vääntömomenttia – tyypillisesti 20–30 % lopullisesta tavoitevääntömomentista – tähtikuviolla. Tähtikuvio varmistaa, että tiivisteet asettuvat tasaisesti ilman, että ne kiemurtelevat toiselle puolelle. Varmista ennen jatkamista, että laipan rako on tasainen koko kehän ympärillä tiukassa vääntömomentissa.

Vaihe 6 – Kiinnitä viimeinen pultin kiristysmomentti useaan kertaan

Lopullinen vääntömomentti on kohdistettava vähintään kolmella kierroksella tähtikuviossa: 50 % tavoitteesta → 75 % tavoitteesta → 100 % tavoitteesta. Suorita kolmannen ajon jälkeen viimeinen myötäpäivään kiertävä tarkastus 100 %:n tavoitemomentilla varmistaaksesi, että pultit eivät ole löystyneet viereisten pulttien kiristyksen yhteydessä. Kriittisille huoltoliitoksille suositellaan neljättä läpimenoa 100 %:lla. Älä käytä iskuavaimia lopulliseen kiristykseen – käytä kalibroituja momenttiavaimia tai hydraulisia pultinkiristimiä.

Oikea osoitus oikein sijoitetusta RTJ-nivelestä on metalli-metalli-kosketin (laipan pintarako nolla tai lähes nolla) pultin täyden kuormituksen jälkeen. Jos huomattava rako jää jäljelle sen jälkeen, kun tavoitemomentti on saavutettu, pysähdy – tiiviste on saattanut virittyä, ura voi olla vaurioitunut tai väärän kokoinen rengas on asennettu.

Yleisimmät asennusvirheet ja niiden epäonnistumisaste

RTJ-yhteistutkimusten kenttävika-analyysitiedot viittaavat johdonmukaisesti samoihin perimmäisiin syihin. Kunkin asennuksen tiheyden ja seurausten ymmärtäminen auttaa priorisoimaan, missä asennuskuri kannattaa eniten.

Pultin vääntömomentin viite: Oikean kuormituksen saaminen RTJ-laippoihin

RTJ-laipat vaativat huomattavasti suurempia pulttikuormia kuin korotetut pintalaipat, joissa on pehmeät tiivisteet – koska metalli-metallitiivistykseen tarvittavan plastisen muodonmuutoksen luominen vaatii huomattavasti enemmän puristusvoimaa. Vääntömomenttiarvojen käyttäminen RTJ-asennelman korotetusta pintaliitoksesta on yksi vaarallisimmista mahdollisista virheistä, mikä johtaa alimittaiseen tiivisteeseen, joka epäonnistuu ensimmäisessä painetestissä tai käyttöiän alkuvaiheessa.

Käytä aina vääntömomenttiarvoja, jotka on johdettu tietystä laippastandardista (ASME B16.5, ASME B16.47 tai API 6A), pulttimateriaalista ja voiteluaineen mutterikertoimesta (K-tekijä). Yleisenä referenssinä RTJ-pulttikuormat ovat tyypillisesti 15-25 % korkeampi kuin vastaavat korotetut kasvot. Jos olet epävarma, käytä ASME PCC-1:n mukaista pulttikuormituslaskelmaa tai katso laipan ja tiivisteen valmistajan teknistä dokumentaatiota.

Asennuksen jälkeiset tarkastukset ja painetestausvaatimukset

Asennus ei lopu, kun viimeinen pultti kiristetään. Jokaiselle RTJ-liitokselle, joka palaa käyttöön huollon jälkeen tai asennetaan vasta järjestelmään, on suoritettava seuraavat asennuksen jälkeiset tarkastukset ennen paineistamista:

1. Visuaalinen aukon tarkistus: Vahvista nolla- tai lähes nollarako koko laipan kehän ympärillä. Paikallinen rako osoittaa epätasaista pulttikuormitusta tai tiivisteongelmaa – älä painetta.
2. Pultin vääntömomentin tarkastus: Suorita 30 minuutin kuluttua viimeinen vääntömomenttitarkistus 100 %:n tavoitearvolla. Jännitysten rentoutuminen tiivisteessä ja kierteen upotuksessa voi aiheuttaa pulttikuormituksen pudotuksen 5–10 % ensimmäisen tunnin aikana.
3. Hydrostaattinen painetesti: Uudet kriittisessä käytössä olevat RTJ-kokoonpanot tulee hydrotestata 1,5-kertaisella nimelliskäyttöpaineella ASME B31.3:n tai sovellettavan koodin mukaan. Pneumaattinen testaus alhaisemmilla testipaineilla on hyväksyttävissä joissakin palveluissa, mutta se antaa vähemmän luottamusta tiivisteen eheyteen.
4. Kuuma kiristysmomentti ensimmäisen lämpösyklin jälkeen: Korkean lämpötilan käytössä lämpölaajeneminen ja supistuminen ensimmäisen kuumennusjakson aikana aiheuttavat pulttikuorman lieventymisen. Kuuma kiristysmomentti käyttölämpötilassa – sovellettavien koodien ja turvallisuusvaatimusten mukaisesti – palauttaa kuorman ja pidentää merkittävästi tiivisteen käyttöikää.

Tietoja valmistajasta: Ningbo Rilson Sealing Material Co., Ltd.

Ningbo Rilson Sealing Material Co., Ltd. , perustettu vuonna 2007 ja sijaitsee Ningbossa, Zhejiangin maakunnassa, on ammattilainen rengasliitoksen tiivistes valmistaja, toimittaja ja tehdas, jolla on yli 17 vuoden kokemus teollisista nestetiivistysratkaisuista. Tuotantolaitos kattaa 20 000 neliömetriä ja operoi lukuisia erikoistuneita tuotantolinjoja tuotteiden tiivistämiseen ja palvelevat öljy-, kemian-, voima-, laivanrakennus- ja konevalmistussektoreita maailmanlaajuisesti.

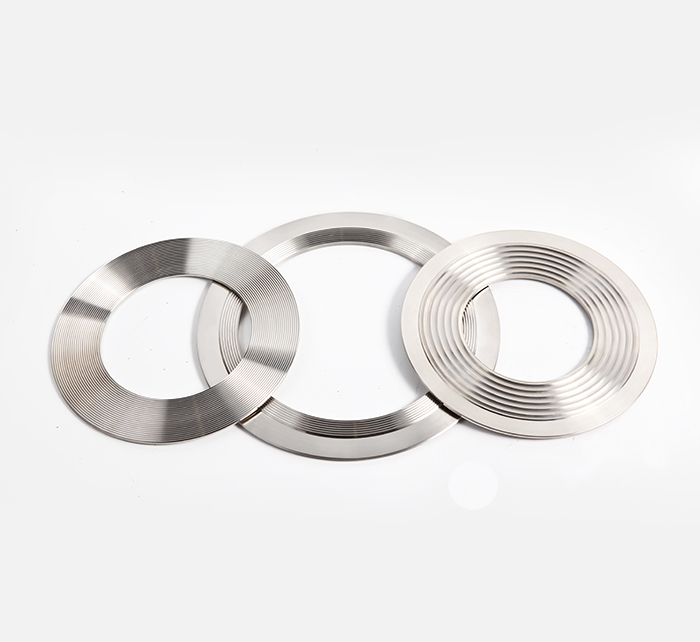

Rilsonin päätuotevalikoimaan kuuluvat kierretiivisteet, rengasliitostiivisteet, kammprofiilitiivisteet, aallotettu metallitiivisteet, eristyssarjan tiivisteet ja ei-asbestitiivisteet. Kaikki tuotteet valmistetaan tiukan laatujärjestelmän alaisena yhtiön hallussa ISO 9001:2015 -sertifiointi ja API 6A -sertifikaatti — nestetiivistysteollisuuden vaativimpien laatustandardien joukossa.
