Rengasliitoksen tiivisteet

Rengasliitoksen tiivisteet

Rengastyyppiset liitostiivisteet on kehitetty käytettäväksi öljyteollisuudessa sekä poraus- ja öljyn- ja kaasuntuotantolaitteistoissa. Nämä tiivisteet sopivat korkeisiin mahdollisiin paine- ja lämpötilatehtäviin. Kun tiivisteen rajapintaan kohdistuu painetta pulttivoimalla, tiivisteen pehmeämpi metalli virtaa kovemman laippamateriaalin epätasaisuuksiin luoden erittäin tiiviin ja tehokkaan tiivisteen. Wilson valmistaa ja toimittaa laajan valikoiman rengastyyppisiä liitostiivisteitä. Rilson Ring Type Joint (RTJ) -standardikokoiset tiivisteet valmistetaan API 6A-, API 17D- ja ASME B16.20 -määritysten mukaisesti.

Pyydä tarjous
EDELLINEN：Spiraalihaavan tiivisteet
SEURAAVA：Ei-metalliset tiivisteet

Tuotetiedot

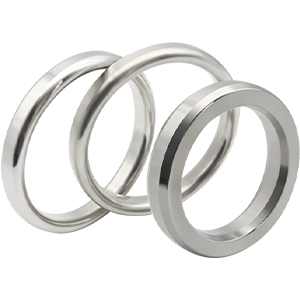

Style R rengastiiviste

Rengasliitostiivisteitä on kahta perustyyppiä, poikkileikkaukseltaan soikea ja kahdeksankulmainen. Näitä perusmuotoja käytetään jopa 10 000 psi:n (64 MPa) paineissa. Mitat ovat standardoituja ja vaativat erityisesti uritetut laipat. Kahdeksankulmaisella poikkileikkauksella on parempi tiivistysteho kuin soikealla, ja se olisi suositeltava tiiviste. Vanhan tyypin pyöreäpohjaurassa voidaan kuitenkin käyttää vain soikeaa poikkileikkausta. Uudempi tasapohjainen uramuotoilu hyväksyy joko soikean tai kahdeksankulmaisen poikkileikkauksen. Rengasliitosurien tiivistyspintojen tulee olla tasaisesti viimeisteltyjä 63 mikrotuumiin, eikä niissä saa olla epämiellyttäviä harjanteita, työkaluja tai tärinänjälkiä. RTJ-kokoonpanot tiivistävät alkuperäisellä linjakoskettimella tai reunustoiminnolla puristusvoimia kohdistettaessa.

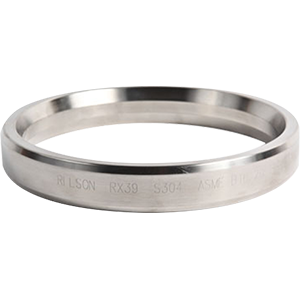

Tyylikäs RX-rengastiiviste

RX-rengastiivisteet ovat muodoltaan samanlaisia kuin tavalliset kahdeksankulmaiset rengasliitostiivisteet, mutta niiden poikkileikkaus on suunniteltu hyödyntämään sisältyvän nesteen painetta tiivistyksen aikaansaamisessa. Ne on valmistettu API 6A:n mukaan ja vaihdettavissa tavallisiin kahdeksankulmaisiin renkaisiin öljykenttien poraukseen ja tuotantosovelluksiin API 6B -laipoissa. RX:tä käytetään paineissa, jotka ovat jopa 5 000 psi (34,37 MPa). Vakiokoot on varastossa vähähiilistä terästä, pehmeää rautaa, 304 ja 316.

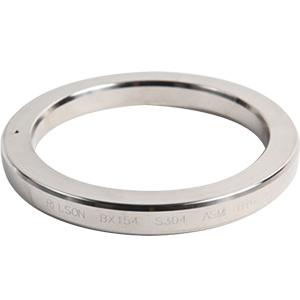

Tyylikäs BX-rengastiiviste

BX-rengastiiviste eroaa tavallisesta soikeasta tai kahdeksankulmaisesta muodosta, koska se on poikkileikkaukseltaan neliömäinen ja kapenee kussakin kulmassa. Niitä voidaan käyttää vain API 6BX -laipoissa. BX:tä käytetään jopa 20 000 psi:n (137,90 MPa) paineissa. Vakiokoot on varastossa vähähiilistä terästä, pehmeää rautaa, 304 ja 316.

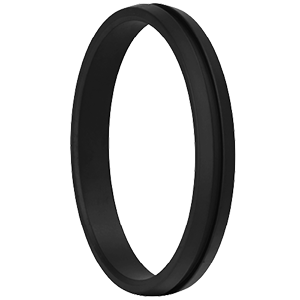

IX tiivisterengas

IX-tiivisterenkaat on suunniteltu käytettäväksi Norsok Compact Flange -liitännöissä (NCF). Saatavana eri materiaaleina, IX-renkaat toimitetaan värikoodatulla PTFE-pinnoitteella ilmoittamaan toimitetun perusmateriaalin. Tunnistusmerkinnät ovat renkaan sisäpuolella NORSOK L-005 standardin mukaisesti.

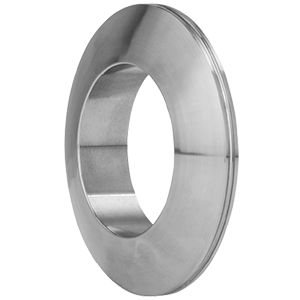

Linssin rengas

Linssirengas on linjakosketustiiviste käytettäväksi korkeapaineputkijärjestelmissä ja paineastioiden päissä. Linssin poikkileikkaus on pallomainen tiivistepinta ja vaatii erityistä työstöä laippoihin. Nämä tiivisteet asettuvat paikalleen pienellä pulttikuormalla, koska kosketuspinta on hyvin pieni ja tiivisteiden istukkapaineet ovat erittäin korkeat. Normaalisti tiivistemateriaalien tulee olla pehmeämpää kuin laippa. Linssin tiivisteitä tilattaessa tulee toimittaa täydelliset piirustukset ja materiaalitiedot.


Kumipäällysteinen rengastyyppinen liitos

Kumipinnoitettu rengastyyppinen liitos – RTJ on suljettu nitriilikumipinnoitteeseen. Ring Type Joint – RTJ materiaali on yleensä pehmeää rautaa tai vähähiilistä/mietoterästä.
Tämän tyyppisellä rengastyyppisellä liitoksella tai RTJ:llä on kolme päätoimintoa.
Sitä käytetään paine- tai vesitesteissä minimoimaan laippojen vaurioita.
Kumikosketuspisteet tarjoavat lisätiivisteitä ja suojaavat samalla laipan pintaa.
Se tarjoaa paremman varmuuden korroosiota vastaan, jota voi esiintyä tavanomaisten rengasrengastyyppisten liitosten ja uran kiinnittyneiden pintojen välillä.
Niitä on saatavana pinnoitettuina useilla eri materiaaleilla, mukaan lukien 316 Stainless terästä, Pehmeä Rauta, Hiili Steel, Matala Mild Steel, F5 ja Super Duplex.


Yleisesti käytetty materiaali

Tiivistemetalli tulee valita erityisten käyttöolosuhteiden mukaan. Tämän lisäksi materiaalin kovuuden tulee olla pienempi kuin laippametallin, jotta varmistetaan, että tiiviste vääntyy puristuksen aikana eikä tiivistepinnan ura. Yleisten materiaalien ja kovuusarvojen kuvaukset ovat seuraavat:

Materiaali Nimitys DIN Materiaali Ei Kovuus (max)
Brinell HB Rockwell B
Soft Iron D - 90 56
Low Carbon Steel S - 120 68
4–6 Chrome F5 1.7362 130 72
SS 304 S304 1.4301 160 83
SS 304 litraa S304L 1.4306 160 83
SS 316 S316 1.4401 160 83
SS 316 litraa S316L 1.4404 160 83
SS 321 S321 1.4541 160 83
SS 347 S347 1.455 160 83
SS 410 S410 1.4 170 86
F51 F51 14462 230 99
Monel 400 Monel 400 2.436 160 83
Inconel 625 INC625 2.4856 200 93
Incoloy 825 INC825 2.4858 160 83

Suositellut tuotteet

Meistä
Ningbo Rilson Sealing Material Co., Ltd.
Ningbo Rilson Sealing Material Co., Ltd. perustettiin vuonna 2007, on ammattimainen Rengasliitoksen tiivisteet valmistaja ja Rengasliitoksen tiivisteet toimittaja ja sijaitsee Ningbossa, Zhejiangin maakunnassa. Tuotantolaitos kattaa 20 000 neliömetriä ja on omistautunut varmistamaan nesteen tiivistysjärjestelmien turvallisen ja luotettavan toiminnan tarjoamalla asiakkaille sopivia tiivistysteknisiä ratkaisuja. Käytämme useita tuotantolinjoja tiivistetuotteille, erikoistuen tiivisteiden ja muiden tiivistysmateriaalien suunnitteluun ja valmistukseen öljy-, kemi-, voima-, laivanrakennus- ja koneteollisuudelle. Päätuotteitamme ovat spiraalikierretyt tiivisteet, rengasliitostiivisteet, kammprofiilitiivisteet, aallotetut metallitiivisteet, eristyssarjatiivisteet ja asbestittomat tiivisteet, muiden muassa.
Asiakaskuntamme tulee eri puolilta maailmaa, ja laajan alan kokemuksemme ansiosta olemme ansainneet asiakkaidemme luottamuksen ja tunnustuksen. Tällä hetkellä meillä on sertifikaatteja useilta merkittäviltä yrityksiltä. Lisäksi olemme onnistuneesti saavuttaneet ISO9001:2015-laadunhallintajärjestelmäsertifikaatin sekä API 6A -sertifikaatin, muiden muassa.
Ammattimaisena Rengasliitoksen tiivisteet tehtaanaYritys on omistautunut tuottamaan arvoa asiakkaille, edistämään työntekijöiden terveyttä ja onnellisuutta sekä tuottamaan myönteisiä yhteiskunnallisia vaikutuksia. Noudatamme rehellisyyden, tarkkuuden, innovaation ja molemminpuolisen menestyksen perusperiaatteita. Tavoitteenamme on tulla teollisuustiivisteiden ensisijaiseksi brändiksi, ja olemme sitoutuneet vakiinnuttamaan asemamme huipputason toimijana nesteen tiivistysteollisuudessa ja työskentelemään kohti tavoitetta varmistaa asiakkaiden ja työntekijöiden molemminpuolinen tyytyväisyys.
Kunniamaininta
  • API -todistukset
  • ISO9001
  • ISO14001
  • ISO 45001
Uutiset ja tapahtuma
Rengasliitoksen tiivisteet Alan tietämys

1. Rengasliitoksen tiivisteet korkeapaineteollisuudelle

Rengasliitostiivisteet, jotka tunnetaan yleisesti nimellä RTJ-tiivisteet, ovat tarkasti suunniteltuja metallisia tiivistyskomponentteja, jotka on suunniteltu erittäin korkeaan paineeseen ja korkeisiin lämpötiloihin. Näitä tiivisteitä käytetään laajalti öljy-, maakaasu-, offshore-poraus- ja petrokemianteollisuudessa, joissa tiivistyksen luotettavuus on kriittinen.

Toisin kuin pehmeät tiivisteet, rengastyyppiset liitostiivisteet muodostavat metallin välisen tiivisteen kohdistamalla pultin kuormituspainetta tiivisteen ja laippauran väliin. Pehmeämpi tiivistemateriaali muuttaa muotoaan kovempaan laipan pintaan muodostaen erittäin tehokkaan tiivistysrajapinnan, joka pystyy käsittelemään suurempia paineita 20 000 psi .

（1） RTJ-tiivisteiden pääsovellukset

  • Öljyn ja kaasun tuotantojärjestelmät
  • Korkeapaineinen putkilinjan laipan tiivistys
  • Offshore-porauslaitteet
  • Petrokemian paineastiat

Alan tutkimukset osoittavat, että oikein valitut RTJ-tiivisteet voivat vähentää laipan vuotoja yli 65 % verrattuna perinteisiin tiivistysratkaisuihin.

2. Edut Mukautettu RTJ-tiiviste Ratkaisut

Räätälöity RTJ-tiivisteiden valmistaja korkeapainelaippasovelluksiin tarjoaa erityisiin käyttöympäristöihin räätälöityjä tiivistysratkaisuja. Vakiotiivisteet eivät välttämättä toimi tehokkaasti ainutlaatuisissa paine-, korroosio- tai lämpötilaolosuhteissa, mikä tekee räätälöinnin välttämättömäksi monissa teollisuusprojekteissa.

Esimerkiksi offshore-öljynporauslautat, jotka toimivat suolavedellä, vaativat usein ruostumatonta terästä tai Inconel RTJ -tiivisteitä, joissa on erikoistunut kovuuden säätö korroosioon liittyvien tiivistysvaurioiden estämiseksi.

(1) Mukautettujen RTJ-tiivisteiden edut

  1. Parempi tiivistyksen luotettavuus äärimmäisessä paineessa
  2. Pidentynyt käyttöikä syövyttävissä ympäristöissä
  3. Pienemmät laitteiden seisokit ja huoltokustannukset
  4. Parannettu yhteensopivuus API-laippajärjestelmien kanssa

（2）RTJ-tiivistetyypin vertailu

Yhteisen rengastyyppisten liitostiivistemallien vertailu
RTJ tyyppi Painekapasiteetti Tyypillinen sovellus
R-tyyppi Keskitasoista korkeaan Yleiset jalostamoiden putkistot
RX tyyppi Korkea paine API 6B painejärjestelmät
BX tyyppi Erittäin korkea Vedenalaiset porauslaitteet

3. Ammattimainen RTJ-tiivisteiden valmistuskyky

Luotettava tiivisteen suorituskyky riippuu suuresti valmistustarkkuudesta, materiaalin laadusta ja tiukasta mittojen valvonnasta. Johtavat valmistajat noudattavat kansainvälisiä standardeja, kuten API 6A, API 17D ja ASME B16.20 varmistaakseen tiivistyksen yhdenmukaisuuden.

Ningbo Rilson Sealing Material Co., Ltd. on perustettu vuonna 2007, ja se on ammattimainen spiraalihaavan tiivisteiden valmistaja ja spiraalihaavan tiivisteiden toimittaja, ja se sijaitsee Ningbossa, Zhejiangin maakunnassa. Tuotantolaitos on kooltaan 20 000 neliömetriä, ja se on omistautunut varmistamaan nestetiivistysjärjestelmien turvallisen ja luotettavan toiminnan tarjoamalla asiakkaille asianmukaisia ​​tiivistysteknologiaratkaisuja. Käytämme lukuisia tiivistystuotteiden tuotantolinjoja, jotka ovat erikoistuneet tiivisteiden ja muiden tiivistysmateriaalien suunnitteluun ja valmistukseen öljy-, kemian-, sähkö-, laivanrakennus- ja konevalmistussektoreille. Päätuotteemme sisältävät mm. kierretiivisteet, rengasliitostiivisteet, kammprofiilitiivisteet, aallotettu metallitiivisteet, eristyssarjan tiivisteet ja asbestittomat tiivisteet.

Rengastyyppiset liitostiivisteet on kehitetty käytettäväksi öljyteollisuudessa sekä poraus- ja öljyn- ja kaasuntuotantolaitteistoissa. Nämä tiivisteet sopivat korkeisiin mahdollisiin paine- ja lämpötilatehtäviin. Kun tiivisteen rajapintaan kohdistuu painetta pulttivoimalla, tiivisteen pehmeämpi metalli virtaa kovemman laippamateriaalin epätasaisuuksiin luoden erittäin tiiviin ja tehokkaan tiivisteen. Wilson valmistaa ja toimittaa laajan valikoiman rengastyyppisiä liitostiivisteitä. Rilson Ring Type Joint (RTJ) -standardikokoiset tiivisteet valmistetaan API 6A-, API 17D- ja ASME B16.20 -spesifikaatioiden mukaisesti.

(1) Tärkeitä valmistusominaisuuksia

  • Tarkkuus CNC-työstötekniikka
  • Tiukat kovuustestausmenettelyt
  • Materiaalin jäljitettävyys ja tarkastusraportit
  • API- ja ASME-standardien noudattaminen

4. Markkinatrendit ja RTJ-tiivisteiden valintasuositukset

Ring Joint Gaskets -tiivisteiden maailmanlaajuinen kysyntä kasvaa edelleen laajentuvan energiainfrastruktuurin ja offshore-etsintäprojektien vuoksi. Markkina-analyytikot arvioivat vuosittaiseksi kasvuvauhdiksi noin 6 % teollisuuden tiivistyssektorilla.

（1）Valinnan suositukset

  • Valitse tiivistemateriaali materiaalien yhteensopivuuden perusteella
  • Tarkista paine- ja lämpötilaluokitukset ennen asennusta
  • Valitse kokeneet RTJ-tiivisteiden valmistajat
  • Varmista, että laipan uran mitat vastaavat API-määrityksiä

Oikealla tiivisteiden valinnalla voidaan merkittävästi vähentää käyttöriskejä ja parantaa samalla tiivistyksen tehokkuutta ja laitteiden käyttöikää.

5. Usein kysytyt kysymykset (FAQ)

Q1: Mitä eroa on R-, RX- ja BX RTJ-tiivisteillä?
R-tyyppiä käytetään vakiopainesovelluksissa, RX on suunniteltu korkeampaan painetiivistystehokkuuteen ja BX sopii erittäin korkeapaineisiin järjestelmiin.

Q2: Millä teollisuudenaloilla käytetään yleisesti rengasliitostiivisteitä?
Öljy- ja kaasu-, petrokemian-, offshore-poraus-, voimantuotanto- ja jalostusteollisuudessa käytetään laajalti RTJ-tiivisteitä.

Q3: Miksi mukautetun RTJ-tiivisteen valmistus on tärkeää?
Räätälöity valmistus takaa tarkan mittojen sovituksen, paremman tiivistyskyvyn ja paremman kestävyyden äärimmäisissä käyttöolosuhteissa.

Q4: Mitä standardeja noudatetaan yleisesti RTJ-tiivisteissä?
Yleisimpiä standardeja ovat API 6A, API 17D ja ASME B16.20.
