Kuinka asentaa lämmönvaihtimen tiivisteet oikein optimaalisen suorituskyvyn saavuttamiseksi?

Lämmönvaihtimen tiivisteet ovat välttämättömiä komponentteja, joita käytetään laajasti eri teollisuudenaloilla, kuten kemian-, lääke-, sähköntuotanto- ja ilmastointiteollisuudessa. Ne helpottavat lämpötilan säätöä siirtämällä lämpöä nesteiden välillä. Tiivisteiden merkitys tiivistyskomponentteina lämmönvaihtimien toiminnassa on kiistaton. Lämmönvaihtimen tiivisteiden oikea asennus ei ainoastaan ​​takaa laitteiston tiiviyden, vaan myös parantaa merkittävästi lämmönvaihtimen suorituskykyä ja käyttöikää. Tämä artikkeli sisältää yksityiskohtaiset ohjeet lämmönvaihtimen tiivisteiden oikein asentamiseen optimaalisen tiivistyksen ja lämpötehokkuuden varmistamiseksi käytön aikana.

1. Toiminnan ymmärtäminen Lämmönvaihtimen tiivisteet
Lämmönvaihtimen tiivisteiden päätehtävä on tarjota tehokas tiiviste, joka estää väliaineen vuotamisen ja varmistaa tasaisen lämmönsiirron lämmönvaihtimessa. Tiivisteet estävät myös sekoittumisen tai ristikontaminaation eri väliaineiden välillä, mikä on ratkaisevaa teollisuudenaloilla, kuten kemian- ja lääketeollisuudessa, missä vaarallisten aineiden vuotojen estäminen on ensiarvoisen tärkeää.

Virheellinen tiivisteen asennus voi johtaa välineiden vuotamiseen, heikentyneeseen lämmönvaihdon tehokkuuteen, laitteiden ylikuumenemiseen ja jopa toimintahäiriöihin. Siksi tiivisteiden oikean asennuksen varmistaminen on olennaista laitteen asianmukaisen toiminnan ylläpitämiseksi.

2. Valmistelut ennen lämmönvaihtimen tiivisteiden asentamista
Ennen kuin asennat lämmönvaihtimen tiivisteet oikein, on huolellinen valmistelu, mukaan lukien seuraavat näkökohdat:

(1) Tiivisteen materiaalin ja teknisten tietojen tarkistus

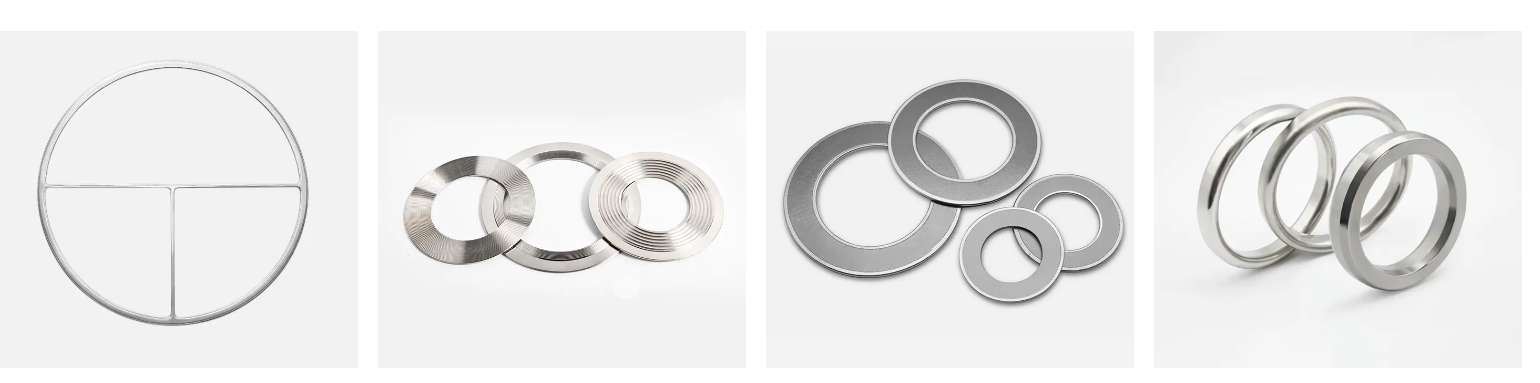

Lämmönvaihtimen tiivisteen materiaali tulee valita laitteen käyttöympäristön, väliaineen ominaisuuksien, lämpötilan ja paineolosuhteiden perusteella. Yleisiä lämmönvaihtimen tiivistemateriaaleja ovat kumitiivisteet, metallitiivisteet, taipuisat grafiittitiivisteet ja PTFE-tiivisteet. Tiivistettä valittaessa tulee varmistaa sen soveltuva lämpötila, paine ja kemikaalien kestävyys. Vain sopiva materiaali voi varmistaa tiivisteen pitkäaikaisen vakaan toiminnan.
Varmista lisäksi, että tiivisteen koko ja tekniset tiedot vastaavat lämmönvaihtimen kosketuspintaa. Vältä käyttämästä tiivisteitä, jotka eivät täytä vaatimuksia, koska tämä voi johtaa huonoon tiivistykseen ja vuotamiseen.

(2) Kosketinpinnan puhdistaminen
Ennen tiivisteen asentamista lämmönvaihtimen kosketuspinnan on oltava puhdas. Kosketuspinnassa ei saa olla öljyä, pölyä, korroosiota tai mitään epäpuhtauksia, jotka voivat vaikuttaa tiivisteen tiivistyskykyyn. Puhdistusmenetelmiin voi kuulua puhdistusaineiden, harjojen tai liinojen käyttö ja tarvittaessa paineilman käyttö kuivaamiseen. Kaikki pienet epäpuhtaudet tai lika voivat vaikuttaa tiivisteen tiivistyskykyyn ja johtaa vuotoon tai vaurioitumiseen.

(3) Tarkista kosketuspinnan tasaisuus
Lämmönvaihtimen kosketuspinnan tulee olla tasainen ja sileä. Jos kosketuspinnassa on naarmuja, muodonmuutoksia tai korroosiota, se voi estää tiivistettä muodostamasta hyvää tiivistettä. Tarvittaessa voidaan käyttää erikoistyökaluja kosketuspinnan hiomiseen tai viimeistelyyn sen tasaisuuden varmistamiseksi.

(4) Valitse sopivat työkalut
Lämmönvaihtimen tiivisteitä asennettaessa tarvitaan ammattityökaluja, kuten avaimia, pultteja ja paineenmittaustyökaluja. Nämä työkalut auttavat varmistamaan, että tiiviste saa tasaisen paineen asennuksen aikana ja estävät ylipuristumisen tai löystymisen.

3. Lämmönvaihtimen tiivisteiden oikeat asennusvaiheet
Seuraavat ovat vakiovaiheet lämmönvaihtimen tiivisteiden asennuksessa. Näiden vaiheiden noudattaminen varmistaa tiivisteen optimaalisen suorituskyvyn.
(1) Tiivisteen asettaminen paikalleen
Aseta ensin tiiviste varovasti lämmönvaihtimen kosketuspinnalle. Varmista, että tiiviste on täysin kohdakkain kosketuspinnan kanssa välttäen siirtymistä tai taipumista. Suuntavaatimuksia edellyttävien tiivisteiden (kuten metallitiivisteiden, joissa on merkinnät) kohdalla on varmistettava oikea suunta.
Vältä asennuksen aikana koskettamasta suoraan tiivisteen kosketuspintaa käsilläsi, etenkään helposti saastuvien materiaalien, kuten joustavan grafiitti- ja kumitiivisteiden, kohdalla. Käytä puhtaita työkaluja auttamaan toimintaa, jotta tiiviste pysyy puhtaana ja ehjänä.

(2) Asenna ja kiristä pultit tasaisesti
Kun tiiviste on paikallaan, aloita pulttien asennus. Pultit tulee asentaa alkaen lämmönvaihtimen diagonaalista ja kiristää asteittain tasaisesti. Tämä on ratkaiseva askel, jotta varmistetaan tasainen voiman jakautuminen tiivisteeseen ja optimaalinen tiivistyskyky. Vältä kaikkien pulttien kiristämistä kerralla; etene sen sijaan asteittain varmistaaksesi, että tiiviste puristuu tasaisesti.
Jokaisen pultin vääntömomentti tulee kiristää valmistajan antamien ohjeiden mukaisesti. Jos erityisiä vääntömomenttivaatimuksia ei ole, voidaan käyttää momenttiavainta oikean kiristysvoiman varmistamiseksi. Liiallinen kiristäminen voi aiheuttaa tiivistevaurioita tai muodonmuutoksia, kun taas alikiristys voi johtaa huonoon tiivistykseen.

(4) Ristikiristysmenetelmä
Ristikiristysmenetelmä on yleinen tapa varmistaa lämmönvaihtimen tiivisteiden tasainen asennus ja hyvä tiivistyskyky. Kiristämällä pultteja asteittain ristikkäin, tiiviste saa tasaisen voiman. Tyypillisesti ensimmäisellä kierroksella tehdään vain osittainen kiristys ja toisella kierroksella täysi kiristys.

(5) Tarkastetaan vuotojen varalta
Asennuksen jälkeen on tärkeää tarkistaa vuodot. Tiivisteen tiivistyskyky voidaan testata käyttämällä pneumaattista painetestausta, hydraulista painetestausta tai kaasuvuodon havaitsemislaitteita. Käyttämällä tiettyä painetta ja tarkkailemalla vuotoja voit varmistaa, että tiiviste on asennettu oikein.

(6) Käyttöä edeltävä tarkastus
Ennen kuin lämmönvaihdin alkaa toimia, suorita lopputarkastus. Tarkista löystyneet pultit, varmista, että tiiviste on kohdistettu oikein ja varmista, ettei vuotoja tai poikkeavuuksia ole. Kiristä pultit tarvittaessa uudelleen varmistaaksesi oikean tiivistyksen.

4. Yleiset asennusvirheet ja ratkaisut
Vaikka tiivisteen asennus vaikuttaa yksinkertaiselta prosessilta, joitain yleisiä virheitä voi silti tapahtua todellisen käytön aikana. Tässä on joitain yleisiä virheitä ja niiden välttämistä:

(1) Ylikiristys tai löysäys
Pulttien liiallinen kiristäminen tai löystäminen voi johtaa tiivisteiden vaurioitumiseen tai huonoon tiivistykseen. Liiallinen kiristäminen voi aiheuttaa tiivisteen halkeilua tai kimmoisuuden menetyksen, kun taas löystyminen voi aiheuttaa vuotoja. Siksi kiristä määritettyjen vääntömomenttivaatimusten mukaisesti ja käytä tasaista painetta varmistaaksesi, että tiiviste on tasaisesti jännittynyt.

(2) Likaiset kosketuspinnat
Likaiset kosketuspinnat ovat yleinen syy huonoon tiivistykseen. Kaikki pöly, öljy tai epäpuhtaudet vaikuttavat tiivisteen tiivistyskykyyn, joten on tärkeää varmistaa, että kosketuspinnat ovat täysin puhtaat ennen asennusta.

(3) Käyttämällä yhteensopimattomia tiivisteitä
Yhteensopimattomien tiivisteiden käyttö (kuten väärä koko tai käyttöolosuhteisiin sopimaton materiaali) johtaa tiivistysvirheeseen. Siksi oikean tiivisteen materiaalin ja koon valinta on ratkaisevan tärkeää. Valitse sopiva tiiviste käyttöolosuhteiden (kuten lämpötila, paine ja väliaine) perusteella ja varmista, että se sopii lämmönvaihtimen kosketuspintaan.

(4) Jätetään huomioimatta tiivisteiden ikääntyminen
Lämmönvaihtimen tiivisteillä on rajoitettu käyttöikä. Pitkäaikainen altistuminen korkeille lämpötiloille, korkealle paineelle ja syövyttäville kemiallisille aineille voi aiheuttaa tiivisteiden vanhenemista ja tiivistyskyvyn heikkenemistä. Siksi tarkista säännöllisesti tiivisteen kunto ja vaihda vanhentuneet tai vaurioituneet tiivisteet nopeasti varmistaaksesi laitteen pitkäaikaisen vakauden.
