Mitä ovat aallotetut metallitiivisteet?

Aallotetut metallitiivisteet ovat eräänlainen mekaaninen elementti, jota käytetään tiivistämiseen. Ne on valmistettu ohuista metallilevyistä erityisellä prosessilla ja puristetaan pyöreäksi renkaan muotoiseksi tiivisteeksi, jossa on säännölliset aaltoilevat koverat ja kuperat kuviot (eli "aaltoilut"). CMG-tiivisteitä pidetään aallotetun metallin tiivisteteknologian standardina. CMG-tiivisteet ovat ihanteellinen valinta luokkien 150 ja 300 ASME-laippoihin minimaalisella pulttikuormalla.

1. Tärkeimmät ominaisuudet ja toimintaperiaatteet
(1) Elastisuus ja kimmoisuus:
Aallotettu rakenne on kuin pieni jousi. Kun laippapultit kiristetään, aallot puristuvat kokoon; ja kun laitteisto tärisee käytön aikana tapahtuvien lämpötilan ja paineen muutosten vuoksi tai laipat ovat hieman erillään, puristetut aallot voivat pomppia kompensoimaan tätä muutosta, säilyttäen aina kosketuksen tiivistepintojen välillä ja estämällä vuodot. Tämä on avain sen paremmuuteen litteisiin tiivisteisiin verrattuna.
(2) Korkea tiivistyspainesuhde:
Koska aallotuksen kosketuspinta-ala on suhteellisen pieni, paine (ominaispaine) pinta-alayksikköä kohti on suurempi samalla pultin esijännityksellä, mikä helpottaa pienten laipan pintavirheiden puristamista ja täyttämistä, jolloin saavutetaan ensimmäinen tiivistys.
(3) Saatavilla on erilaisia metallimateriaaleja:
Erilaisia metallimateriaaleja voidaan valita eri välineiden (kuten syövyttävyys) ja työolosuhteiden (lämpötila, paine) mukaan. Yleisimmät ovat: 304/316 ruostumaton teräs: yleisimmin käytetty, hyvä korroosionkestävyys ja kattava suorituskyky. Hiiliteräs: käytetään ei-syövyttäviin työolosuhteisiin, kuten korkean lämpötilan höyryyn. Erikoiseokset: kuten Hastelloy, Monel ja Inconel, joita käytetään syövyttävissä tai korkeissa lämpötiloissa.
(4) Pehmeä peitekerros saatavilla:
Paremman ilmatiiviyden saavuttamiseksi tai erikoismateriaalien tiivistämiseksi voidaan aallotetun metallitiivisteen ylä- ja alakontaktipinnalle peittää kerros pehmeää tiivistemateriaalia, kuten: Grafiitti: korkeita lämpötiloja kestävä, kemiallisesti inertti ja eniten käytetty. PTFE (polytetrafluorieteeni): erinomainen kemiallinen korroosionkestävyys. Kiille: Käytetään erittäin korkeissa lämpötiloissa (kuten korkeissa lämpötiloissa hapettavassa ympäristössä).
Tätä rakennetta kutsutaan metallivaipaiseksi tiivisteeksi, jossa yhdistyvät metallin lujuus ja lämmönkestävyys sekä pehmeän peitekerroksen erinomaiset tiivistysominaisuudet.

2. Päätyypit

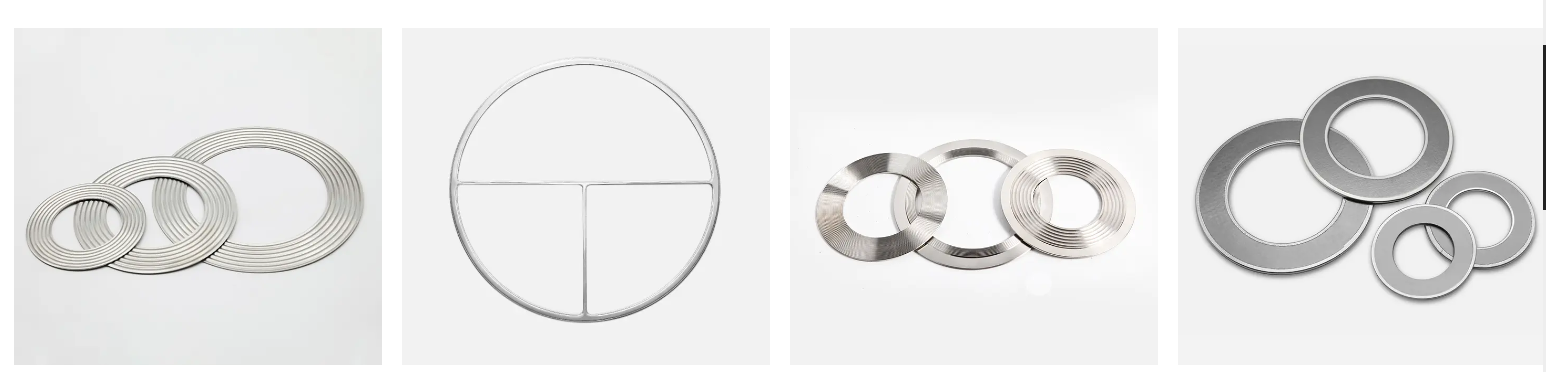

Aallotettuja metallitiivisteitä löytyy yleensä kahta päätyyppiä:
Perus aallotettu metallitiiviste:
Valmistettu yksinomaan aallotetuista metallinauhoista, ilman peitekerrosta. Se luottaa metallin luontaiseen elastisuuteen ja korkeaan tiivistyspainesuhteeseen tiivistyksen saavuttamiseksi. Sitä käytetään yleisesti sovelluksissa, joissa lämpötilat ja paineet ovat korkeita, mutta väliaine ei ole erittäin syövyttävää.
Aallotettu metallitiiviste kansikerroksella (metallivaippainen tiiviste):
Aallotetun perustiivisteen ylä- ja alapinnalle levitetään kerros pehmeää tiivistysmateriaalia (kuten grafiittilevyä), jonka jälkeen reunat kääritään ja kiinnitetään muotilla. Tämä on teollisuudessa yleisimmin käytetty tyyppi.

3. Edut ja sovellukset
Edut:
Sopeutuvuus: Kestää paineen ja lämpötilan vaihtelut ja laipan vähäiset muodonmuutokset.
Luotettava tiivistys: Paljon parempi tiivistyskyky kuin litteät tiivisteet.
Korkean lämpötilan ja korkean paineen kestävyys: Metallirunko kestää paljon korkeampia lämpötiloja ja paineita kuin ei-metalliset tiivisteet. Korroosionkestävyys: Materiaalin valinta mahdollistaa mukautuvuuden erilaisiin materiaaleihin.
Pitkä käyttöikä: Erinomainen joustavuus tekee siitä vähemmän alttiita stressin rentoutumiselle ja epäonnistumiselle.

Tyypilliset sovellukset:
Putket, venttiilit, pumput ja paineastioiden laipat petrokemian teollisuudessa.
Höyryturbiinit ja kattilajärjestelmät sähköteollisuudessa.
Lääke- ja elintarviketeollisuus (316 ruostumaton teräs PTFE-päällysteellä on yleinen).
Kaikki keski-, korkeapaine- ja korkean lämpötilan laippaliitännät, jotka vaativat luotettavan tiivistyksen.
