Mikä on kierretiiviste?

Mikä on a Spiraalihaavan tiiviste ?

Spiraalikierretty tiiviste on puolimetallinen tiivistetiiviste, joka on valmistettu kelaamalla valmiiksi muotoiltu metallinauha ja pehmeä täyteaine yhteen vuorotellen, jolloin muodostuu joustava rengas, joka tiivistää kahden laipan välisen raon. Joustavan metallikäämin ja pehmeän täyteaineen yhdistelmä antaa tiivisteelle kyvyn hieman palautua paineenvaihteluissa, mikä pitää sen tiiviisti tiiviinä myös pulttien kuormituksen ja lämpötilan muuttuessa käytön aikana.

Tämä rakenne erottaa kierretiivisteen kiinteästä metallista tai puhtaasti pehmeästä tiivisteestä. Pelkkä pehmeä tiiviste voi puristua pysyvästi ja menettää tiivisteensä, kun taas jäykkä metallitiiviste yksin ei useinkaan pysty mukautumaan laipan pinnan pieniin epätasaisuuksiin. Kierretiiviste sijaitsee näiden kahden välissä, minkä vuoksi se on edelleen yksi laajimmin määritellyistä tiivistetyypeistä putkissa, paineastioissa ja lämmönvaihtimissa.

Hyvämaineiset kierretiivisteiden valmistajat rakentavat nämä tiivisteet kolmen pääosan ympärille, metallin kääminauhan, täytemateriaalin ja yhden tai useamman tukirenkaan ympärille, joista jokainen käsitellään seuraavassa osassa.

Spiraalihaavan tiiviste Rakenne: ydinkomponentit

Jokainen spiraaliin kierretty tiiviste on rakennettu pienestä sarjasta vakio-osia, vaikka tarkka materiaaliyhdistelmä muuttuu sen käsiteltävien käyttöolosuhteiden mukaan.

Metallinen käämitysnauha

Ohut esimuotoiltu metallinauha, useimmiten ruostumatonta terästä, kierretään spiraalin muotoon. Tämä nauha tarjoaa jousen, jonka avulla tiiviste reagoi pieniin muutoksiin pultin kuormituksessa ja laipan liikkeessä menettämättä kosketusta tiivistepintaan.

Täyteaine

Pehmeä täyteaine, tavallisesti grafiitti tai PTFE, kääritään vuorotellen metallinauhan kanssa. Täyteaine täyttää mikroskooppiset pinnan epätasaisuudet laipan pinnalla ja tarjoaa alkuperäisen tiivistyksen ennen kuin metallikäämi ottaa haltuunsa pitkäaikaisen tiivistyskuorman.

Ulko- ja sisärenkaat

Ulompi keskitysrengas pitää tiivisteen oikeassa asennossa pulttiympyrän sisällä ja suojaa käämiä ylipuristumiselta, kun taas valinnainen sisärengas lisää säteittäistä tukea ja auttaa estämään nurjahduksen korkeammissa paineissa.

Kuinka spiraalihaavan tiiviste luo tiivisteen

Tiivistyskyky johtuu suorasta mekaanisesta suhteesta pulttikuormituksen ja tiivisteen puristuksen välillä. Kun laippapultit kiristetään, käämitys ja täyttöaine puristuvat yhteen, mikä lisää tiivistepinnan tiivistysjännitystä, kunnes se on riittävän korkea estämään nestereitin.

Tämä on yleinen vertailukuvio yhden mitatun testin sijaan, ja todellinen käyrän muoto riippuu täyteainetyypistä, käämitystiheydestä ja laipan pinnan viimeistelystä. Yleinen suhde pätee useimmissa asennuksissa: istukkajännitys kasvaa tasaisesti pultin kuormituksen kasvaessa, kunnes tiiviste saavuttaa pisteen, jossa se voi tukkia tiivistysraon kokonaan.

Yleiset täytemateriaalit spiraalihaavojen tiivisteisiin

Täyteaineen valinta on yksi ensimmäisistä päätöksistä valittaessa kierretiivistettä, koska se vaikuttaa suoraan lämpötila-alueeseen ja kemialliseen yhteensopivuuteen.

Paine- ja lämpötilaluokitukset täyteainetyypin mukaan

Koska täyteaine asettaa käytännöllisen lämpötilakaton spiraalikierretylle tiivisteelle, tämä on yleensä ensimmäinen eritelmä, joka on vahvistettava ennen kuin valitaan grafiitilla täytetyn kierretiivisteen tai PTFE:llä täytetyn kierretiivisteen välillä.

Grafiitti on edelleen yleisimmin määritelty täyteaine yleiseen teollisuuteen, ja se tarjoaa käytännöllisen tasapainon lämpötilan ja kemikaalien kestävyyden välillä, kun taas keraamiset ja kiilletäyteaineet on varattu korkeampien lämpötilojen prosessilaitteisiin.

Tyypilliset paineluokkaluokitukset spiraalihaavan tiivisteille

Kierretiivisteet valmistetaan vastaamaan standardinmukaisia laipan paineluokkia, joten mitat ja käämitystiheysasteikko sen laipan luokituksen mukaan, johon ne asennetaan.

Nämä luvut ovat likimääräisiä huonelämpötilan viitearvoja yleisille laippaluokille, ja taulukon pylväiden korkeus on skaalattu luettavuuden vuoksi sen sijaan, että se olisi piirretty tiukasti mittakaavassa. Todellinen sallittu paine riippuu aina tietystä laipan materiaalista, lämpötilasta ja sovellettavasta suunnittelukoodista.

Kierrehaavatiiviste vs. rengasliitoksen tiiviste: tärkeimmät erot

Kierretiivisteet ja rengastyyppiset tiivisteet eli RTJ-tiivisteet ovat molemmat yleisiä korkeapaineputkissa, mutta ne tiivistyvät eri tavoin ja sopivat erilaisiin tilanteisiin.

Spiraalikierretty tiiviste tarjoaa yleensä paremman puristuksen palautumisen ja enemmän sietokykyä pienille laipan pinnan epätasaisuuksille, kun taas RTJ-tiiviste, joka on täysin metallinen, kestää tyypillisesti korkeampia paineita ja äärimmäisiä lämpötiloja, mutta vaatii tarkasti koneistetun uritetun laipan, eikä sitä ole tarkoitettu käytettäväksi uudelleen poistamisen jälkeen.

Missä spiraalihaavojen tiivisteitä käytetään eri teollisuudenaloilla

Paineensietokyvyn, lämpötila-alueen ja puristuksen palautumisen yhdistelmä tekee kierretiivisteistä yleisen valinnan useissa eri tyyppisissä prosessilaitteissa.

Steam Pipeline Systems

Höyryputkien huoltoon tarkoitetun spiraalin kierretyn tiivisteen on kestettävä toistuva lämpökierto, kun linja lämpenee ja jäähtyy, jolloin joustava metallikäämi auttaa säilyttämään tiiviin tiiviyden lämpötilanvaihteluiden kautta.

Lämmönvaihtimet

Lämmönvaihdinsovelluksiin tarkoitettu kierretiiviste on usein mitoitettu tietyn laippakuvion mukaan, ja sen on siedettävä sekä sisäistä painetta että lämmönvaihtimen vaipan lämpölaajenemista käynnistys- ja sammutusjaksojen aikana.

Paineastiat

Kierretiiviste paineastioiden sulkimia varten valitaan astian suunnittelupaineen ja sisällä olevan prosessiväliaineen perusteella, ja täyteaine valitaan kemiallisen ympäristön mukaan.

Petrokemian ja prosessiputkistot

Jalostamoissa ja kemiantehtaissa spiraalikierrettyjä tiivisteitä käytetään laippaliitoksissa koko putkistoverkostossa, missä kierretiivistetoimittajan johdonmukainen valmistuslaatu tukee ennustettavaa suorituskykyä suurissa asennuksissa.

Kuinka tunnistaa ja valita oikea spiraalihaavan tiiviste

Useimmat spiraalikierrettyjen tiivisteiden valmistajat noudattavat yhteistä värikoodauskäytäntöä ulkorenkaassa ja täytenauhassa, mikä mahdollistaa käämitys- ja täytemateriaalin tunnistamisen tiivistettä purkamatta.

Kun tiivistettä valitaan, ulkorenkaan materiaalin sovittaminen laipan ympäristöön ja oikean sisä- ja ulkohalkaisijan varmistaminen laipan paineluokkaa vastaan ovat kaksi tarkistusta, jotka kannattaa tehdä ennen asennusta, sekä mukautettu kierretiivistepyyntö mitä tahansa epästandardista laippakuviota varten.

Tietoja Ningbo Rilson Sealing Material Co., Ltd:stä

Ningbo Rilson Sealing Material Co., Ltd on perustettu vuonna 2007 ja sen kotipaikka on Ningbossa, Zhejiangin maakunnassa, ja sen tuotantolaitos on kattava 20 000 neliömetriä . Yritys keskittyy nestetiivistysjärjestelmien turvalliseen ja luotettavaan toimintaan, mikä auttaa asiakkaita tunnistamaan heidän prosessiolosuhteisiinsa sopivan tiivistystekniikan.

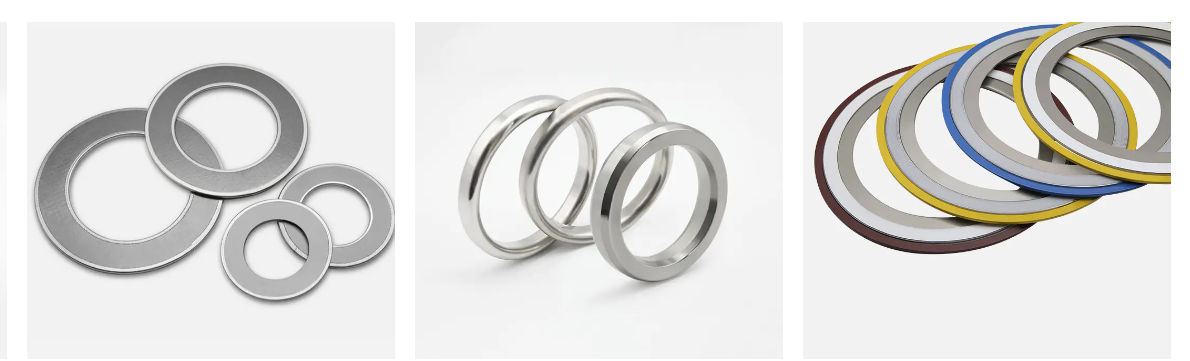

Useat tuotantolinjat tukevat tiivisteiden ja niihin liittyvien tiivistysmateriaalien suunnittelua ja valmistusta öljy-, kemian-, voima-, laivanrakennus- ja konevalmistussektoreille. Teollisuustiivisteiden valmistajana päätuotevalikoimaan kuuluvat kierretiivisteet, rengasliitostiivisteet, kammprofiilitiivisteet, aallotetut metallitiivisteet, eristyssarjan tiivisteet ja ei-asbestitiivisteet, jotka kattavat sekä metalliset tiivisteet että puolimetalliset tiivisteet.

Yritys toimii spiraalikierrettyjen tiivisteiden toimittajana asiakkaille monilla alueilla ja tukee OEM-kierretiivisteohjelmia ja mukautettuja kierretiivistepyyntöjä vakioluettelonsa ohella hyödyntäen vuosien valmistuskokemusta tiivistystuotevalikoimasta.

Yritys toimii eheyden, tarkkuuden, innovatiivisuuden ja molemminpuolisen menestyksen perusperiaatteiden mukaisesti tavoitteenaan rakentaa pitkäaikaista lisäarvoa asiakkaille, työntekijöille ja laajemmalle nestetiivistysteollisuudelle.
