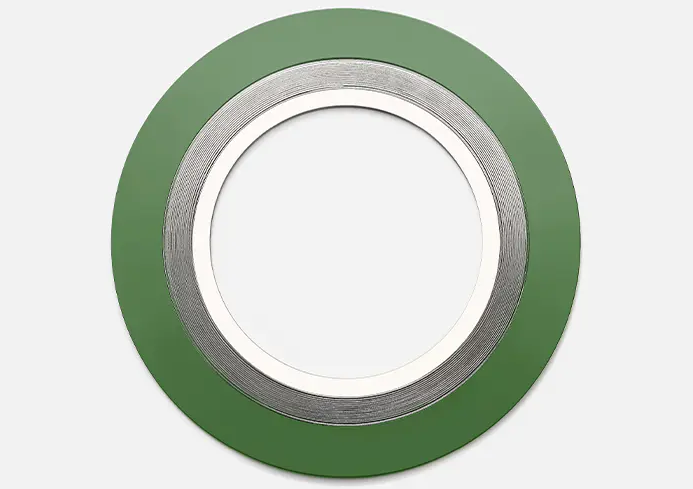

Mikä on spiraalihaavan tiiviste?

Kierre haava tiivisteet ovat metalli-nonmetal-komposiitti tiiviste, jota käytetään laajasti putkien, venttiilien ja paineastioiden tiivistämiseen. Niiden ainutlaatuinen rakenne yhdistää metallin lujuuden ei-metallin joustavuuteen, mikä tekee niistä sopivia käytettäväksi korkean lämpötilan, korkeapaineen ja syövyttävien väliaineiden sovelluksissa. Spiraalihaavan tiivisteet muodostavat vuorottelevista metallijohdoista ja pehmeästä täyttömateriaalista erittäin tehokkaan tiivisteen, kun se puristetaan kahden laipan välillä. Metallinauhan keskellä oleva V-muotoinen kruunu toimii jousina, jolloin tiiviste lisäsi joustavuutta vaihtelevissa olosuhteissa. Täyteaine- ja lankamateriaalit voidaan säätää vaihtelevien kemiallisten yhteensopivuusvaatimusten täyttämiseksi.

1. Spiraalihaavan tiivisteiden rakenne ja koostumus
Metallinauhat: Tyypillisesti korroosiokeskeisistä seoksista, kuten ruostumattomasta teräksestä (kuten 304 ja 316), titaanista ja monelista, metallinauhat puristetaan V- tai W-muotoiseen poikkileikkaukseen joustavan tuen aikaansaamiseksi.
Ei-metalliset täytekerrokset: yleisesti valmistettu materiaaleista, kuten grafiitista, polytetrafluorietyleenistä (PTFE) ja kiille, nämä täytekerrokset upotetaan metallinauhojen väliin tiivisteen aikaansaamiseksi ja pinnan epäsäännöllisyyksien kompensoimiseksi. Sisä- ja ulkorenkaat (valinnainen):
Sisäinen rengas: estää väliaineita tiivistä tiivisteen sisäisesti vähentäen metallinauhan löysäämisen riskiä.
Ulkorengas (hiiliteräs tai ruostumaton teräs): sijoittaa tiivisteen, estää ylikompression ja parantaa painekeskiastetta.

2. ominaisuudet ja edut
Äärimmäisille olosuhteille resistentti: kestää korkeita lämpötiloja (jopa 1000 ° C tai korkeampi materiaalista riippuen) ja korkeat paineet (kuten luokan 900 laipat ja korkeammat).
Erinomainen tiivistys: Metallin ja ei-metallisten materiaalien yhdistelmä mukautuu jopa pieniin laipan pinnan epäsäännöllisyyksiin.
Kemiallinen vastus: yhteensopiva väliaineiden, kuten happojen, emäksen, öljyn ja kaasun kanssa valitsemalla erilaisia ​​metalleja ja täyteainetta.
Joustava joustavuus: Metallinauhan spiraalirakenne ylläpitää tiivistettä jopa paineen muuttumisen jälkeen.

3. Yleiset tyypit Kierre haava tiivisteet
Perustyyppi (ei rengasta): Sisältää vain metallit ja ei-metalliset kierre-haavakerrokset, jotka sopivat vakiolaipoihin.
Tyyppi sisärenkaan kanssa: parantaa sisäistä paineenkestävyyttä, sopii korkeapaineisiin tai helposti eroosioväliaineisiin.
Kirjoita ulkorenkaan kanssa: asennukset ja asennot helposti, estäen tiivisteen romahduksen. Spiral -haavan tiivisteet: Yhdistä molempien tyyppien edut ja sopivat vaativiin sovelluksiin (kuten API 6A).

4. Spiraalihaavan tiivisteiden sovellukset
Petrokemiallinen: putkilaipat, reaktorit ja lämmönvaihtimet.
Tehoteollisuus: höyryturbiinit ja korkean lämpötilan kattilajärjestelmät.
Farmaseuttinen/elintarvike: Sovellukset, jotka vaativat saniteetti PTFE -täyttöä.
Ilmailutila: Polttoainejärjestelmän tiivisteet.

5. Valintanäkökohdat
Materiaalin sovittaminen: Valitse metallinauha ja täytekerros väliaineen syövyttävyyden ja lämpötilan perusteella.
Laipanstandardi: Vahvista laippa -luokitus (kuten ANSI, DIN ja JIS) ja mitat.
Painekäyttö: Eri käämitystiheydet vaikuttavat paineen kantavaan kapasiteettiin.
Asennusvaatimukset: Pultit on kiristettävä tasaisesti paikallisen ylipaineeksi, joka voi johtaa vikaan.

6. Vertailu muihin tiivisteisiin
Metalli tasaiset tiivisteet: korkea kovuus, mutta huono kompensointi, joka vaatii erittäin korkeat pultin kuormat.
Kumitiivisteet: Sopii vain alhaiseen lämpötilaan ja paineeseen ja alttiina ikääntymiseen.
Grafiittikomposiitti tiivisteet: Ei metallitukea ja alttiita hauraudelle korkeissa lämpötiloissa.
