Mitä varotoimia tulee noudattaa aallotettuja metallitiivisteitä asennettaessa?

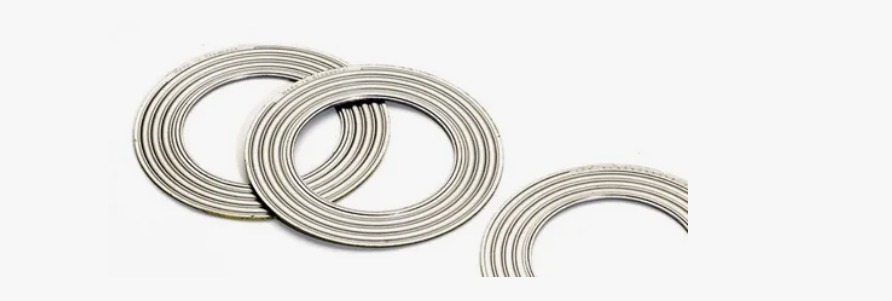

Aallotetut metallitiivisteet , korkean suorituskyvyn tiivistysmateriaalina, käytetään laajalti sellaisilla aloilla kuin petrokemian-, energia-, voima- ja konevalmistus. Korkeissa lämpötiloissa, korkeapaineisissa, erittäin syövyttävissä tai syklisesti muuttuvissa paineolosuhteissa aallotetut metallitiivisteet, joilla on erinomainen elastinen palautuminen ja puristuskestävyys, ovat olleet ihanteellinen valinta monien laitteiden laippojen tiivistämiseen. Riippumatta siitä, kuinka hyvä tiivisteen suorituskyky on, virheellinen asennus voi aiheuttaa vuotoja, puristumia tai jopa turvallisuusonnettomuuksia. Siksi oikea asennus on ratkaisevan tärkeää.

Seuraavassa kuvataan aaltopahvin metallitiivisteiden oikeaa käyttöä kolmelta kannalta: asennusta edeltävä valmistelu, asennuskohdat ja yleiset virheet.

1. Asennuksen valmistelu
Ennen aallotetun metallitiivisteiden asentamista vaaditaan sarja tarkastuksia ja vahvistuksia sen varmistamiseksi, että tiiviste on sopivassa käyttöympäristössä.

(1) Tarkista, että laipan pinta on tasainen ja puhdas
Laipan tiivistepinnassa ei saa olla naarmuja, purseita, ruostetta tai tiivisteen jäännöksiä.
Puhdista teräsharjalla tai liuottimella.
Pinnan karheuden tulee täyttää tiivistevaatimukset; muuten se vaikuttaa tiivistyskykyyn.
Erityisesti metallitiivisteiden osalta tiivistepinnan laatuvaatimukset ovat vielä korkeammat; kaikki viat voivat johtaa vuotoon.

(2) Vahvista tiivisteen tiedot ja malli
Tarkista ennen asennusta:
Onko tiivistemateriaali sopiva työolosuhteisiin (esim. ruostumaton teräs, grafiittipinnoite jne.)
Vastaavatko mitat laipan kanssa
Onko paksuus sopiva
Vastaavatko lämpötila- ja paineluokitukset vaatimuksia
Vältä "riittävän lähellä" olevien tiivisteiden käyttöä, jotta ne eivät vaikuta tiivistystehoon.

(3) Tarkista, että aallotettu rakenne on ehjä
Aallot ovat tiivisteen elastisen palautumisen ja tiivistyskyvyn ydinrakenne. Ennen asennusta on varmistettava, että:
Aallot eivät ole rikki
Selvää muodonmuutosta ei ole
Grafiitti, PTFE ja muut pinnoitekerrokset ovat tiukasti paikoillaan eivätkä ole pudonneet.
Jos vaurioita havaitaan, se on vaihdettava välittömästi.

2. Aaltopahvin metallitiivisteiden asennuksen avainkohdat
Oikeat asennustoimenpiteet voivat parantaa tehokkaasti tiivistyksen suorituskykyä ja käyttöikää.
(1) Oikea keskitys
Tiivisteen on oltava tarkasti keskitetty laippaan, eikä sitä saa siirtää. Epäkeskisyys johtaa epätasaiseen stressiin, mikä aiheuttaa:
Ylipaine joillakin alueilla, mikä johtaa tiivisteiden vaurioitumiseen
Riittämätön paine joillakin alueilla, mikä johtaa vuotoon
Jos laippa on suuri, on suositeltavaa käyttää väliaikaista asennustyökalua asennuksen avuksi.

(2) Pulttien tasainen ja symmetrinen kiristys
Kiristys on ratkaiseva vaihe aallotetun metallin tiivisteiden asennuksessa, ja sen on noudatettava "symmetrisen segmentoinnin" periaatetta:
Kiristysvaiheet ovat yleensä seuraavat:
Kiristä ensin 30 %:n vääntömomentilla
Toiseksi, kiristä tasaisesti 60 %:n vääntömomentilla
Kolmanneksi saavuta 100 % vääntömomentti
Tarkista lopuksi uudelleen diagonaalisesti
Tämä menetelmä varmistaa tasaisen jännityksen tiivisteessä välttäen liiallisen puristuksen toisella puolella tai riittämättömän tiivistyksen toisella puolella.

(3) Säädä sopivaa kiristysvoimaa
Aaltopahvitiivisteillä on erityiset vaatimukset kiristysvoimalle:
Liian alhainen: riittämätön tiivistys, mikä aiheuttaa vuotoa
Liian korkea: Aallot ovat vaurioituneet, menettäen joustavuutensa ja palautumiskykynsä
On suositeltavaa kiristää tiivisteen mallin, laippalaadun ja pultin teknisten tietojen mukaan valmistajan toimittaman vääntömomenttitaulukon mukaisesti.

(4) Vältä voiteluaineen levittämistä suoraan tiivisteen pinnalle
Jotkut asentajat ovat tottuneet levittämään öljyä tai rasvaa tiivisteen pintaan, mikä vaikuttaa tiivisteen ja tiivistepinnan väliseen kitkaan, mikä johtaa:
Tiivisteen luistaminen
Epävakaa tiivistys
Stressin keskittyminen
Voiteluainetta tulee levittää vain pieniä määriä pultteihin, eikä sitä saa koskaan levittää tiivisteeseen.

3. Tärkeimmät kohdat, jotka on tarkistettava asennuksen jälkeen
Asennuksen jälkeen tarvitaan kattava tarkastus:
(1) Varmista, että pultin kiristysmomentti vastaa standardia
Käytä momenttiavainta uudelleentarkastukseen välttääksesi manuaalisen arvioinnin aiheuttamat virheet.

(2) Tarkista, onko laippavälissä muutoksia
Laipan molemmilla puolilla olevan raon tulee olla tasainen; muuten se osoittaa:
Tiiviste ei ole keskellä
Epätasainen pultin voima
Uudelleensäätö vaaditaan.

(3) Koekäyttöhavainnointi vuotojen varalta
Kiinnitä erityistä huomiota järjestelmän paineistuksen tai lämmityksen aikana:
Pieniäkin vuotoja
Kaikki epänormaalit äänet tai tärinä
Mikä tahansa paikallinen ylikuumeneminen
Suorita tarvittaessa toissijainen lämpökiristys tiivistyskyvyn parantamiseksi.

4. Vältä näitä yleisiä virheitä
Aallotettuja metallitiivisteitä asennettaessa seuraavat virheet aiheuttavat todennäköisimmin vuotoja tai vaurioita:

Vanhojen tiivisteiden käyttö suoraan
Tiivisteen pinta on saastunut öljystä, vedestä tai epäpuhtauksista
Jatketaan voimakkaasti muotoutuneiden laippojen käyttöä
Ei kiristä pultteja vääntömomenttistandardien mukaisesti
Tiivisteiden käyttö käyttöolosuhteiden ulkopuolella (liiallinen lämpötila tai paine)
Näiden ongelmien välttäminen varmistaa todella luotettavan tiivistyksen.

Aaltopahvitiivisteillä on erinomainen tiiviys ja sopeutumiskyky, mutta vain oikein asennettuina. Vain suorittamalla perusteelliset tarkastukset ennen asennusta, varmistamalla tasainen jännityksen jakautuminen asennuksen aikana ja suorittamalla asennuksen jälkeisiä tarkastuksia tiiviste saavuttaa aiotun käyttöiän ja tiivisteen. Teollisissa laitteissa pieni tiiviste on ratkaisevan tärkeä koko järjestelmän turvallisen toiminnan kannalta; siksi asennusta ei saa ottaa kevyesti.
