Ningbo Rilson Sealing Material Co., Ltd on omistautunut turvallisen ja luotettavan varmistamiseen Nesteen tiivistysjärjestelmien toiminta, tarjoaminen asiakkaat asianmukainen tiivistystekniikka ratkaisut.

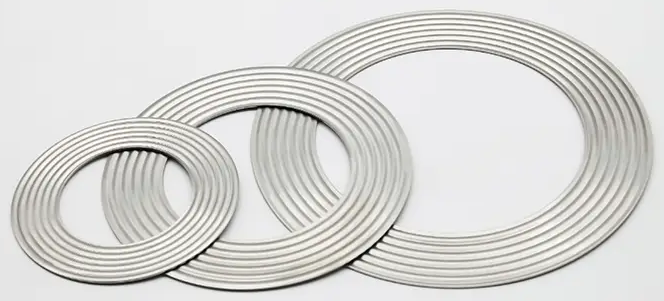

Petrokemian, sähkövoiman, ydinvoiman ja muilla teollisuuden aloilla korkean lämpötilan ja korkean paineen (HT/HP) työoloissa on erittäin tiukat vaatimukset tiivisteiden toimivuudelle. Tavalliset tiivisteet ovat alttiita rikkoutumaan äärimmäisissä olosuhteissa, mikä johtaa keskimääräiseen vuotoon, laitevaurioihin ja jopa turvallisuusonnettomuuksiin. Metalliaaltotiivisteestä on tullut korvaamaton valinta korkeissa lämpötiloissa ja korkeassa paineessa ainutlaatuisen rakennesuunnittelunsa ja materiaaliominaisuuksiensa ansiosta.
1. Materiaalin ominaisuudet: korkean lämpötilan kestävyys, korkean paineen kestävyys, korroosionkestävyys
Korkean lämpötilan kesto (-200 ℃ ~ 1000 ℃)
Aallotetut metallitiivisteet on valmistettu korkean suorituskyvyn metalliseosmateriaaleista ja ne kestävät äärimmäisiä lämpötiloja:
Ruostumaton teräs (316/321): sopii -200 ℃ ~ 600 ℃, kestää yleistä korroosiota.
Inconel 600/625: kestää lämpötilaa jopa 1000 ℃, kestää rikkivetyä (H₂S) korroosiota.
Hastelloy C-276: kestää vahvoja happoja (kuten suolahappoa, rikkihappoa) ja korkean lämpötilan hapettumista.
Vertailu: Ei-metalliset tiivisteet (kuten grafiitti, kumi) hiiltyvät tai sulavat yli 500 ℃:n lämpötilassa, kun taas tavalliset metalliset litteät tiivisteet ovat alttiita muodonmuutokselle korkeissa lämpötiloissa.
Korkeapaineen muodonmuutoskestävyys (＞ 50 MPa)
Metallinen aallotettu rakenne voi deformoitua elastisesti korkeassa paineessa kompensoidakseen laipan pinnan pientä epätasaisuutta ja estääkseen tiivistysvaurion.
Virumisenkestävyys: Poimutettujen tiivisteiden elastinen palautumisaste on yli 90 %, kun taas litteät metallitiivisteet ovat alttiita plastisille muodonmuutoksille korkeassa paineessa, mikä johtaa pulttien löystymiseen ja vuotamiseen.
Korroosionkestävyys ja välineiden yhteensopivuus
Pintapinnoitustekniikka: PTFE (happo- ja alkalinkestävyys), hopea (parannettu lämmönjohtavuus) tai nikkeli (kloridi-ionikorroosionkestävyys) voidaan päällystää.
Soveltuvat väliaineet: hapan kaasu (CO₂, H2S), vahva alkali, nestemäinen metalli jne.
Vertailu: Kumitiivisteet ovat alttiita turpoamaan joutuessaan alttiiksi öljylle, ja grafiittitiivisteet ovat alttiita jauhetumaan voimakkaasti hapettavassa ympäristössä.
2. Rakenteelliset edut: elastinen kompensointi ja hyvä tiivistyskyky
Poimutuksen elastinen kompensointimekanismi
Aallotushuippu-laaksorakenne tuottaa elastisen muodonmuutoksen paineen alaisena, mukautuen automaattisesti laipan pinnan epätasaisuuksiin.
Palautumiskyky: Vaikka pultin esijännitys pienenisi, aallotettu rakenne voi silti säilyttää tiiviyden (litteät tiivisteet vuotavat, kun ne ovat löysällä).
Monikerroksinen komposiittirakenne (parannettu tiiviste)
Sisäinen metalliaallotus ulompi joustava grafiitti: sekä metallin lujuus että ei-metallinen tiiviste.
Käyttöskenaario: ydinvoimalaitoksen päähöyryputki (täytyy kestää korkeita lämpötiloja ja säteilyä samanaikaisesti).
Vertailu: Litteät metallitiivisteet eivät voi mukautua laipan muodonmuutoksiin ja ovat alttiita vuotoille paikallisen jännityskeskittymän vuoksi.
Suorituskykyvertailu perinteisiin tiivisteisiin ：
| Suorituskykyindikaattorit | Aallotettu metallitiiviste | Litteä metallitiiviste | Ei-metallinen tiiviste (grafiitti/kumi) |
| Lämpötilan kestävyysraja | -200 ℃ ~ 1000 ℃ | -100 ℃ ~ 600 ℃ | -50 ℃ ~ 500 ℃ |
| Painevastusraja | 50 MPa | 30 MPa | 10 MPa |
| Rypymisen vastustuskyky | Erittäin vahva (elastinen palautumisaste > 90%) | Heikko (helppo plastisesti muotoiltava) | Ei mitään |
| Median yhteensopivuus | Leveä (vaatii materiaalin/pinnoitteen) | Kenraali | Rajoitettu (happoa ja alkalia pelkäävä) |
3. Huoltopisteet aallotettu metallitiiviste
- Asennusta koskevat varotoimet
Tarkastus ennen asennusta
Tiivisteen tila: varmista, että siinä ei ole painaumia, halkeamia tai korroosiota (etenkin aallotetulla alueella).
Laipan pinta: Puhdista ja tarkista tasaisuus (karheus Ra≤0,8μm), ei naarmuja tai ruostetta.
Pultit: käytä uusia pultteja tai varmista, ettei vedossa ole muodonmuutoksia, ja levitä kierteisiin tarttumista estävää ainetta.
Oikeat asennusvaiheet
Keskisijainti: Tiivisteen on peitettävä kokonaan laipan tiivistepinta, eikä poikkeama ole sallittu.
Esijännityksen ohjaus: ristikiristys vaiheittain vakiomomentin mukaan (kuten ASME B16.5:n suosittelema 50-80-100 % kolmivaiheinen menetelmä).
Vältä ylipainetta: Liiallinen vääntömomentti voi aiheuttaa poimutuksen romahtamisen (katso valmistajan ilmoittama puristussuhde, yleensä 30–50 %).
Kielletty toiminta:
Litistettyjen tiivisteiden uudelleenkäyttö (elastinen vika).
Käytä vasaroita tai pneumaattisia työkaluja väkivaltaiseen asennukseen.
- Purkamis- ja vaihtostandardit
Tilanteet, joissa vaihto on tarpeen
Aallotettu rakennevaurio: aallotettu litistynyt, katkennut tai osittain romahtunut (kimmohäviö).
Korroosio/kuluminen: Metallisessa alustassa on havaittavissa kuoppia, halkeamia tai laajamittaista pinnoitteen irtoamista.
Vuotohistoria: Toistuva vuoto samassa tiivisteen asennossa osoittaa tiivistevian.
Turvallinen purkuprosessi
Vapauta paine ja jäähdytä ympäristön lämpötilaan.
Löysää pultit ristikkäin välttääksesi laipan pinnan äkillisen poksahtamisen.
Puhdista vanha tiivistejäännös (älä käytä teräviä työkaluja laipan raapumiseen).
- Varastointi- ja kuljetustiedot
Varastointiolosuhteet
Ympäristö: lämpötila 5-30 ℃, kosteus ≤60%, kaukana happamista ja emäksistä syövyttävistä kaasuista.
Pakkaus: Alkuperäinen kosteudenkestävän pussin kova laatikko säilytystä varten, ei pinoamista tai taivuttamista.
Kuljetusvaatimukset
Kiinnitetty iskunkestävään laatikkoon, jotta vältetään kolhujen aiheuttamat poimutuksen muodonmuutokset.
Tarrat osoittavat "Älä paina" ja "Moistureproof".
